Apakah Anda Menganggap Satu Alat Pelindung Lonjakan AC Mencakup Seluruh Gedung Anda?

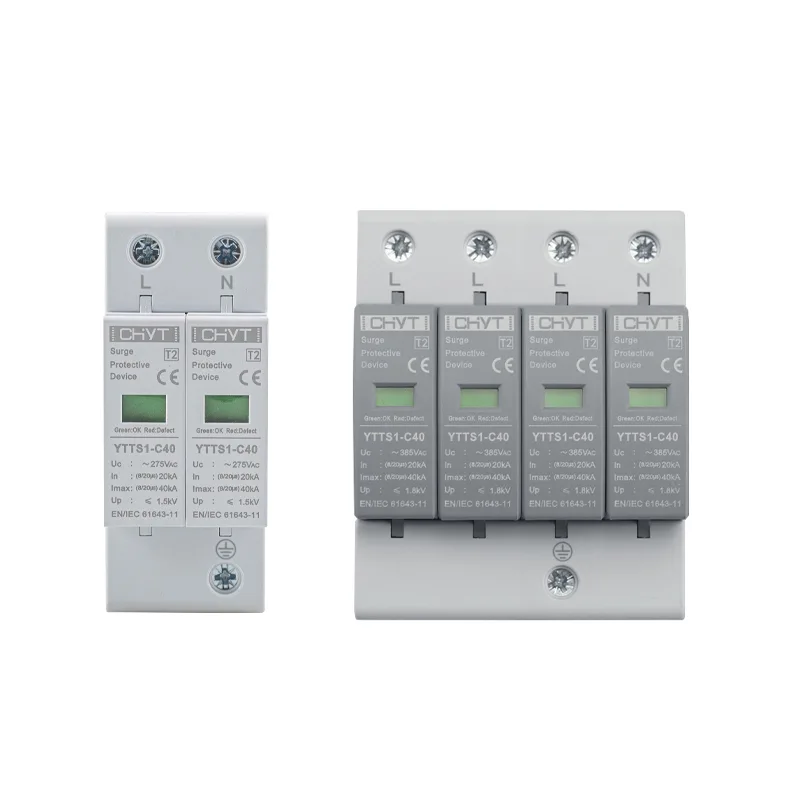

CHYTAlat pelindung lonjakan arus ACaplikasi menunjukkan mengapa satu titik perlindungan mungkin tidak cukup untuk bangunan bertingkat.

Lonjakan tidak dengan sopan memasuki suatu gedung melalui satu pintu yang telah ditentukan. Petir, peralihan utilitas, motor hidup dan mati, atau gangguan pada jaringan listrik lokal dapat menyebabkan tegangan lebih transien di berbagai titik dalam instalasi listrik. Ketika lonjakan listrik memasuki gedung, kabel itu sendiri dapat menjadi bagian dari masalah, membawa gelombang transien menuju peralatan sensitif.

Hal ini menimbulkan pertanyaan praktis dalam perencanaan sistem kelistrikan: Bisakah satu perangkat pelindung lonjakan arus AC benar-benar melindungi seluruh bangunan?

Dalam instalasi kecil dengan kabel pendek dan peralatan terbatas, satu perangkat yang diposisikan secara strategis dapat memberikan perlindungan yang berguna. Namun, pada gedung yang lebih besar, mengandalkan satu titik perlindungan dapat menyebabkan sirkuit hilir terbuka.

Mengapa Satu Titik Perlindungan Mungkin Tidak Cukup

Perlindungan lonjakan arus bekerja dengan mengalihkan tegangan transien berlebihan dari peralatan dan menuju sistem grounding. Semakin dekat jarak alat proteksi dengan peralatan yang dilindungi, maka semakin mudah untuk mengontrol tegangan yang mencapai peralatan tersebut.

Ini menjadi lebih rumit seiring bertambahnya ukuran bangunan.

Bayangkan sebuah bangunan komersial tiga lantai. Papan distribusi utama mungkin terletak di lantai dasar, sementara komputer, pengontrol HVAC, sistem penerangan, peralatan komunikasi, dan beban elektronik lainnya didistribusikan di beberapa lantai. Perangkat pelindung lonjakan arus yang dipasang hanya pada panel masuk utama tidak dapat secara otomatis menghilangkan setiap transien di seluruh jaringan listrik.

Panjang kabel penting karena tegangan masih dapat timbul di sepanjang konduktor selama transien cepat. Oleh karena itu, perangkat yang berkinerja baik di pintu masuk layanan mungkin memerlukan dukungan dari titik perlindungan tambahan di bagian hilir.

Inilah salah satu alasan mengapa perlindungan lonjakan arus lebih baik dipahami sebagai suatu sistem daripada komponen tunggal.

Dimana Tegangan Lebih Sementara Dapat Berjalan

Tidak setiap lonjakan memiliki asal atau jalur yang sama. Peristiwa petir langsung hanyalah salah satu kemungkinan. Peralihan listrik sehari-hari juga dapat menciptakan kondisi sementara.

Sumber umum meliputi:

Suatu transien dapat berpindah dari sistem distribusi utama ke sirkuit cabang. Jika peralatan sensitif terletak agak jauh dari titik proteksi utama, proteksi tambahan mungkin diperlukan.

Tampilan sederhana berikut membantu menjelaskan perbedaannya:

Pengaturan yang tepat tergantung pada desain kelistrikan, sistem pembumian, sensitivitas peralatan, dan persyaratan pemasangan yang berlaku.

Jarak Antar Panel Penting

Salah satu detail yang paling mudah diabaikan adalah jarak fisik antara perangkat proteksi dan beban.

Bayangkan sebuah bangunan besar dengan panel listrik utama di satu bagian dan kabinet kontrol otomasi di bagian lain. Sekalipun keduanya terhubung ke sistem kelistrikan yang sama, keduanya tidak identik secara kelistrikan selama transien yang sangat cepat.

Konduktor yang lebih panjang menimbulkan impedansi. Selama terjadi lonjakan arus, hal ini dapat menyebabkan perbedaan tegangan antara titik di mana proteksi dipasang dan titik di mana peralatan dihubungkan.

Bukan berarti setiap outlet memerlukan perangkat proteksi tersendiri. Sebaliknya, strategi proteksi harus mengikuti struktur sistem distribusi listrik.

Bagi tim pengadaan dan teknik, ini merupakan perbedaan yang penting. Pertanyaannya seharusnya tidak hanya sekedar, “Berapa banyak perangkat pelindung lonjakan arus yang diperlukan?” Pertanyaan yang lebih baik adalah, “Di manakah titik di mana energi transien dapat masuk, bergerak, dan mencapai beban sensitif?”

Koordinasi Lebih Penting Dari Sekadar Menambah Perangkat

Memasang beberapa perangkat perlindungan lonjakan arus tidak secara otomatis menciptakan sistem yang lebih baik.

Perangkat yang dipasang pada tingkat distribusi berbeda harus bekerja sama. Karakteristiknya, kemampuan pelepasannya, tingkat proteksi tegangan dan pengaturan pemasangannya harus dipertimbangkan sebagai bagian dari sistem kelistrikan yang lengkap.

Koordinasi yang buruk dapat mengurangi efektivitas keseluruhan pengaturan. Sebaliknya, tahapan proteksi yang ditempatkan secara tepat dapat membagi tugas antara titik distribusi utama dan sirkuit hilir.

Pendekatan yang umum dilakukan adalah dengan menetapkan tingkat perlindungan yang berbeda:

Perlindungan Utama

Layanan kelistrikan yang masuk adalah hal besar pertama yang perlu dipertimbangkan. Perlindungan di sini mengatasi energi transien besar yang masuk dari jaringan listrik eksternal.

Perlindungan Distribusi Sekunder

Jika bangunan mempunyai panel distribusi terpisah, perlindungan tambahan dapat dipertimbangkan. Hal ini sangat relevan ketika jalur kabel relatif panjang atau ketika sirkuit hilir berisi peralatan listrik yang sensitif.

Perlindungan Peralatan Lokal

Sistem yang sangat sensitif mungkin memerlukan perlindungan yang lebih dekat dengan peralatan itu sendiri. Contohnya dapat mencakup sistem kendali elektronik, peralatan komunikasi, perangkat pemantauan, dan peralatan lain yang mungkin terpengaruh oleh tegangan lebih transien.

Tujuannya bukan untuk menempatkan perlindungan di sembarang tempat. Hal ini untuk mencegah lonjakan menemukan jalur yang tidak terlindungi menuju peralatan penting.

Apa yang Harus Diperiksa Sebelum MemilihAlat Pelindung Lonjakan AC?

Bangunan itu sendiri memberikan banyak petunjuk yang diperlukan untuk perencanaan perlindungan.

Tinjauan yang berguna harus mencakup konfigurasi sistem kelistrikan, tegangan nominal, pengaturan grounding, lingkungan lonjakan yang diharapkan, struktur distribusi dan jenis beban yang terhubung.

Penting juga untuk mengidentifikasi apakah sirkuit meluas ke luar ruangan atau terhubung ke peralatan yang terletak di area terbuka. Koneksi seperti ini dapat mengubah profil risiko secara signifikan.

Pertanyaan kuncinya meliputi:

Pemeriksaan ini umumnya lebih berguna daripada memilih perangkat hanya berdasarkan tegangan nominal atau tampilan fisik.

Bagaimana dengan Bangunan Dengan Sistem Tenaga Surya?

Situasi menjadi lebih menarik ketika peralatan fotovoltaik dihubungkan ke gedung.

Instalasi tenaga surya dapat memperkenalkan jalur listrik tambahan antara peralatan luar ruangan dan sistem distribusi dalam ruangan. Rangkaian PV, inverter, kabel DC, dan rangkaian keluaran AC semuanya dapat menjadi bagian dari diskusi perlindungan secara keseluruhan.

Hal ini sangat penting untuk bangunan dengan instalasi tenaga surya di atap karena peralatan PV secara fisik lebih dekat dengan paparan luar ruangan sementara daya yang dihasilkan pada akhirnya terhubung dengan infrastruktur kelistrikan bangunan.

Oleh karena itu, proteksi lonjakan arus AC perlu dipertimbangkan bersamaan dengan pengaturan proteksi PV yang lebih luas. Pemutus sirkuit DC, sakelar isolator DC, perangkat pelindung lonjakan arus DC, dan komponen perlindungan fotovoltaik lainnya menangani bagian sistem yang berbeda dan tidak boleh dianggap dapat dipertukarkan.

Untuk bangunan yang dilengkapi tenaga surya, meninjau panel utama AC saja dapat memberikan gambaran yang tidak lengkap.

Asumsi “Satu Perangkat untuk Segalanya”.

Daya tarik satu perangkat dapat dimengerti. Tampaknya lebih sederhana, memakan lebih sedikit ruang dan dapat mengurangi jumlah komponen yang perlu dikoordinasikan.

Namun kesederhanaan kelistrikan di atas kertas tidak selalu berarti perlindungan yang memadai di lapangan.

Sebuah bangunan kompak dengan jalur distribusi yang pendek dan mudah mungkin mempunyai kebutuhan yang sangat berbeda dari pabrik, kompleks perkantoran, gudang atau fasilitas bertingkat dengan beberapa papan distribusi.

Oleh karena itu, pertanyaan yang tepat bukanlah apakah satu perangkat dapat melindungi bangunan dalam kondisi ideal. Pertanyaan yang lebih berguna adalah apakah instalasi tersebut memberikan perlindungan yang memadai di lokasi di mana energi transien dapat muncul secara realistis.

Perubahan perspektif ini dapat mencegah rencana perlindungan yang masuk akal menjadi terlalu bergantung pada satu titik perlindungan.

Instalasi Masih Penting

Bahkan komponen pelindung lonjakan arus yang dipilih dengan benar pun dapat berkinerja buruk jika pemasangan tidak ditangani dengan benar.

Konduktor sambungan harus dibuat pendek dan diatur sesuai dengan persyaratan pemasangan yang berlaku. Pembumian dan pengikatan sama pentingnya karena arus lonjakan memerlukan jalur terkendali yang menjauhi peralatan yang dilindungi.

Perangkat juga perlu dipasang di lokasi yang sesuai dengan fungsi kelistrikannya dan dikoordinasikan dengan proteksi arus lebih hulu jika diperlukan.

Detail ini mudah diabaikan saat pemilihan komponen karena tidak muncul pada label produk. Namun hal ini dapat berdampak langsung pada kinerja perlindungan di dunia nyata.

Oleh karena itu, spesifikasi harus ditinjau bersama dengan desain kelistrikan daripada memperlakukan perangkat pelindung lonjakan arus sebagai aksesori terisolasi.

Cara Praktis Meninjau Perlindungan Bangunan

Untuk tim pengadaan dan perencana kelistrikan, tinjauan tiga langkah sederhana dapat membuat prosesnya lebih jelas.

Pertama, petakan distribusi listrik. Identifikasi pasokan yang masuk, panel utama, sub-panel dan peralatan utama.

Kedua, identifikasi titik paparan. Carilah sambungan luar ruangan, kabel yang panjang, paparan petir, dan peralatan dengan toleransi terbatas terhadap tegangan transien.

Ketiga, mengevaluasi koordinasi perlindungan. Tentukan apakah perlindungan di pintu masuk layanan sudah memadai atau apakah tahapan tambahan diperlukan di bagian hilir.

Pendekatan ini juga memudahkan untuk membandingkan spesifikasi yang berbeda tanpa hanya berfokus pada harga atau satu parameter kelistrikan.

Kesimpulan Terakhir

Sebuah bangunan tidak harus memiliki satu “titik masuk gelombang”. Tegangan lebih transien dapat berpindah melalui berbagai bagian instalasi listrik, dan efektivitas proteksi bergantung pada lokasi, perkabelan, grounding, sensitivitas peralatan, dan koordinasi.

Untuk sistem kelistrikan yang kecil dan sederhana, satu perangkat proteksi yang dipasang secara strategis mungkin sudah cukup. Instalasi yang lebih besar atau lebih kompleks seringkali memerlukan pendekatan berlapis di mana perlindungan diposisikan sesuai dengan struktur dan risiko jaringan listrik.

Saat meninjau sebuahAlat pelindung lonjakan arus ACOleh karena itu, pertanyaan yang paling penting bukan sekadar seberapa kuat perangkat tersebut, namun di mana perangkat tersebut dipasang dan bagian mana dari sistem kelistrikan yang diharapkan dilindungi. Untuk instalasi fotovoltaik, penilaian ini juga harus mencakup hubungan antara proteksi AC dan DC.

Dengan rangkaian produknya yang mencakup komponen proteksi AC dan DC, termasuk perangkat pelindung lonjakan arus AC, pemutus sirkuit DC, perangkat pelindung lonjakan arus DC, sakelar isolator DC, sekering DC, dan kotak penggabung surya, Zhejiang Dabo Electric Co., Ltd. (CHYT) menyediakan konteks produk yang berguna untuk mempertimbangkan perlindungan sebagai bagian dari sistem distribusi fotovoltaik dan listrik yang lengkap.
